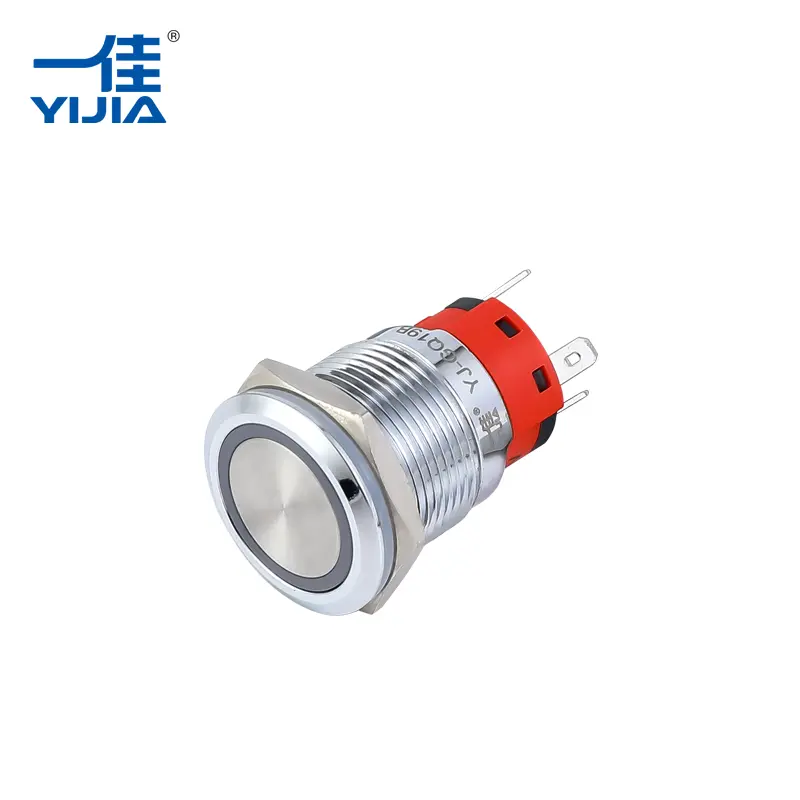

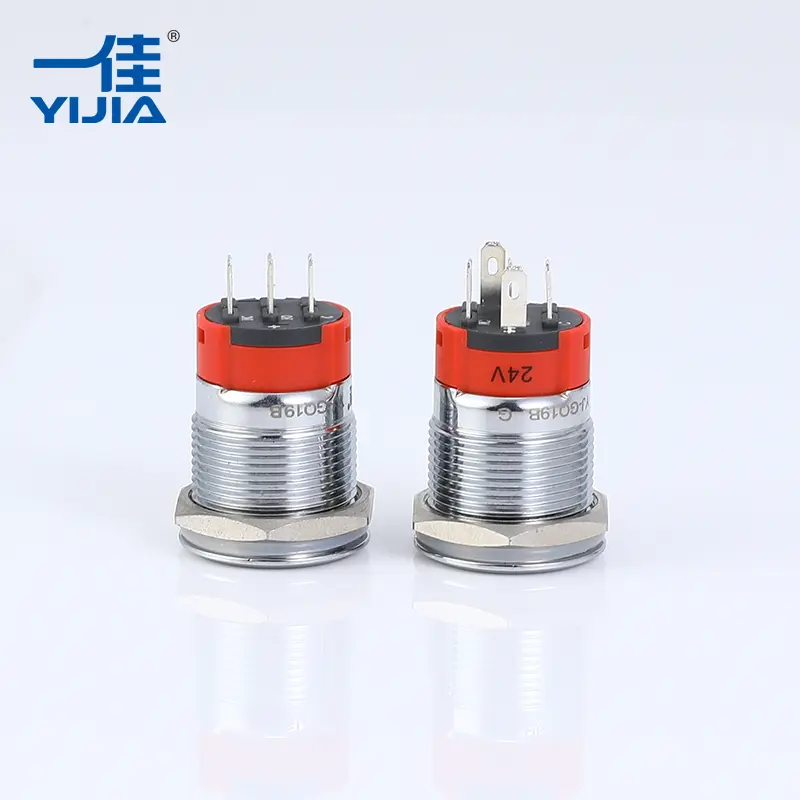

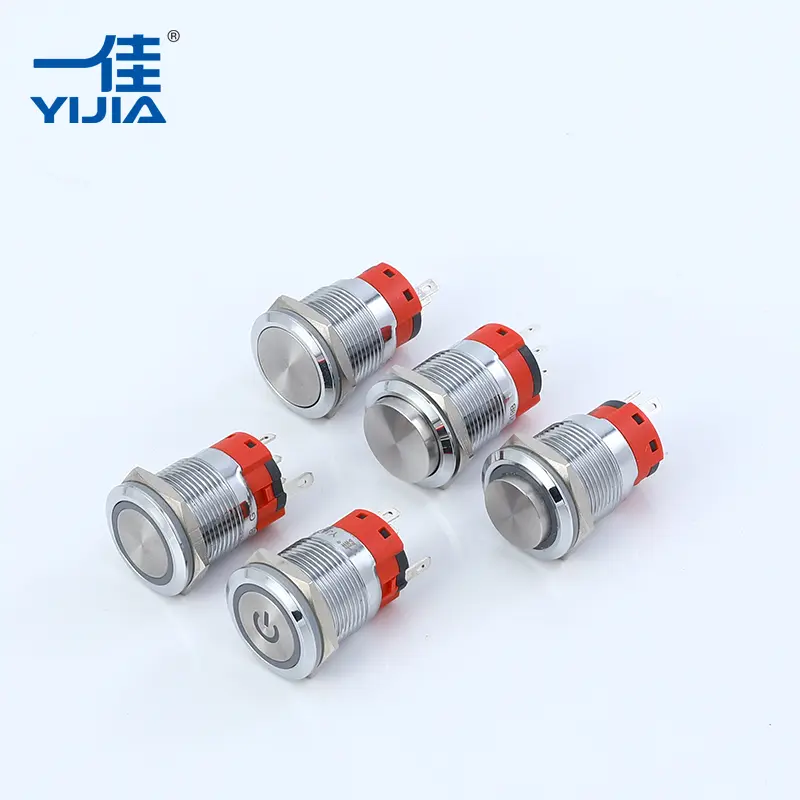

Interruptor de botão iluminado

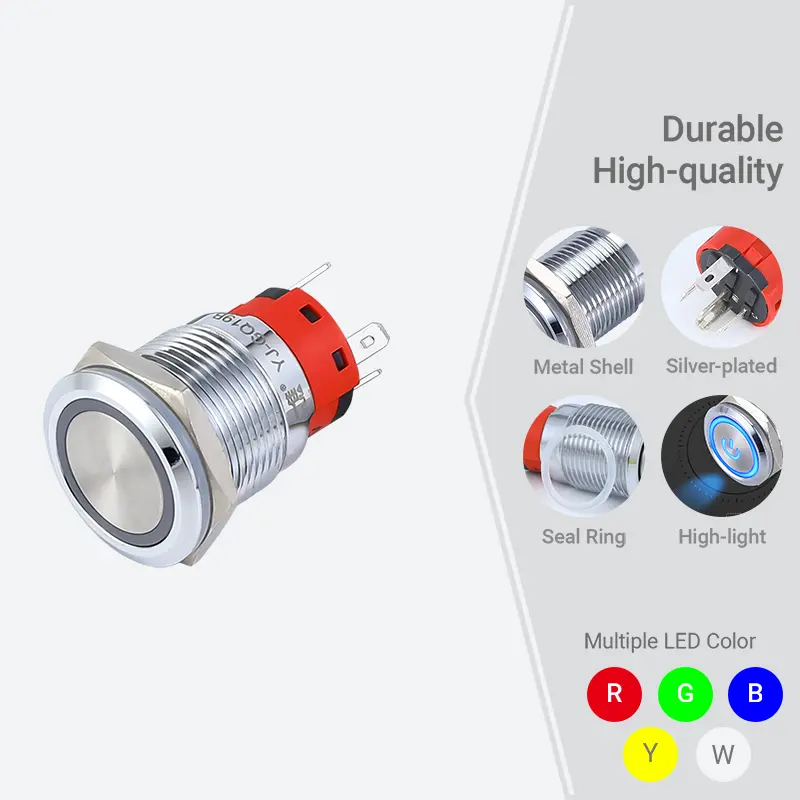

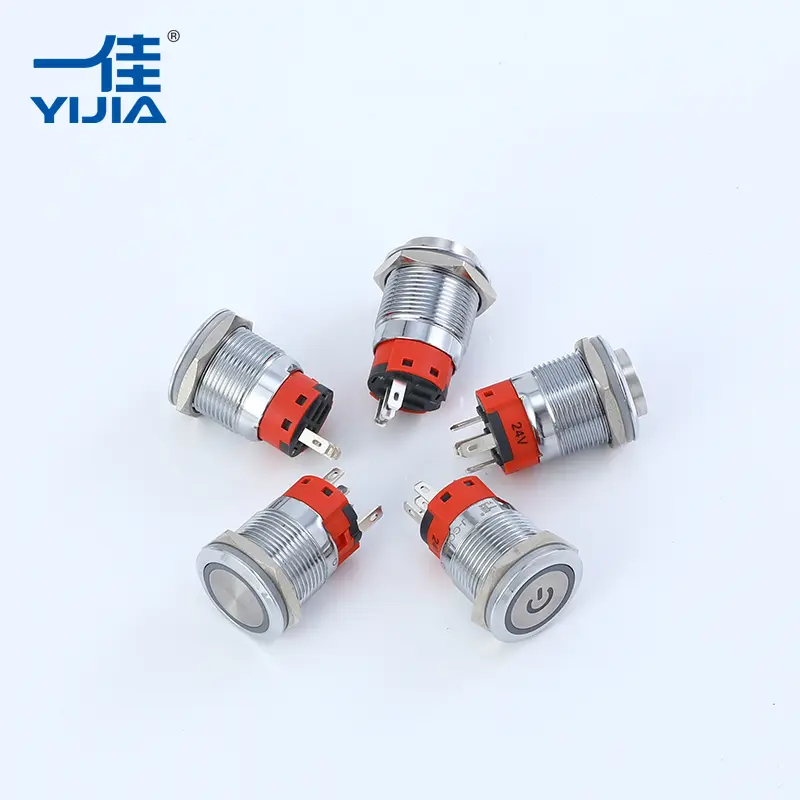

Um interruptor de botão iluminado porYijiaintegra controle manual com sinalização visual. Essas unidades apresentam um LED de alta luminosidade alimentado por chips de grande porte, o que aumenta a resistência a surtos e prolonga a vida útil operacional. O resistor de redução de tensão integrado elimina a necessidade de componentes extras, simplificando o projeto do circuito e reduzindo os custos gerais de montagem. Construídos com materiais como contatos de aço inoxidável e liga de prata, esses interruptores garantem baixa resistência de contato e alta condutividade elétrica.

Principais recursos

• LED de alto brilho: chips de LED de longa duração fornecem indicação clara de status, mesmo em ambientes com muita luz ambiente.
• Sistema de contato confiável: Os contatos de liga de prata reduzem a resistência para $\le 50m\Omega$, garantindo transmissão de sinal estável para aplicações de alta e baixa corrente.
• Construção Robusta: A escolha de carcaças de latão cromado ou aço inoxidável proporciona excelente resistência à corrosão e ao impacto físico.
• Diversas opções de montagem: Disponível em vários diâmetros padrão, incluindo 16 mm, 19 mm, 22 mm e 25 mm para atender a vários requisitos de painel.
• Proteção superior: classificação IP65 para resistência à poeira e água, adequada para ambientes industriais exigentes.

Especificações Técnicas

Tamanho do furo de montagem: 16mm / 19mm / 22mm / 25mm

Material do invólucro: aço inoxidável/latão cromado/plástico de engenharia

Configuração de contato: 1NO1NC / 2NO2NC / 1NO / 1NC

Modo de Operação: Momentâneo (Auto-reset) ou Travamento (Autotravamento)

Capacidade atual: Suporte de alta corrente até 15A ou 18A

Tensão do LED: Faixas de 3V a 220V (compatível com AC/DC)

Vida Mecânica: Testada por 500.000 ciclos

Vida elétrica: avaliada para 100.000 ciclos

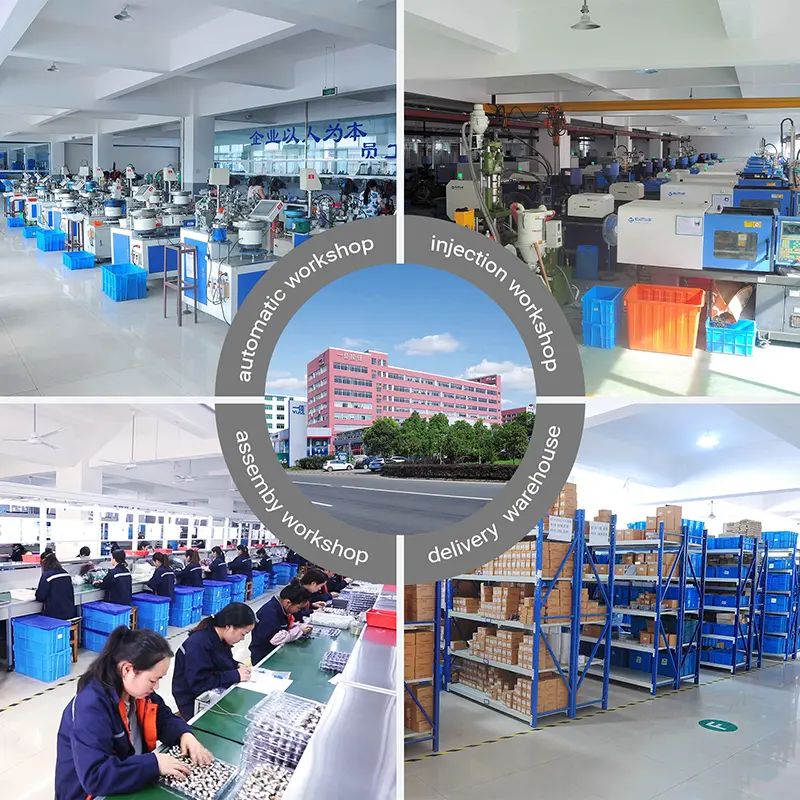

Força de fabricação

Yijia Industrial Electrical Co., Ltd. opera com equipamentos de produção avançados e um moderno sistema de gestão. Nosso processo de fabricação é estritamente regido pelo sistema de gerenciamento de qualidade internacional ISO9001 para garantir que cada botão de pressão iluminado atenda aos padrões profissionais.

• Qualidade Certificada: Nossa linha de produtos recebeu certificações internacionais CCC, CE e RoHS.
• Alcance Global: Através de anos de pesquisa de mercado internacional de eletrônicos de potência, projetamos produtos que atendem às demandas do mercado de P&D importado e independente.

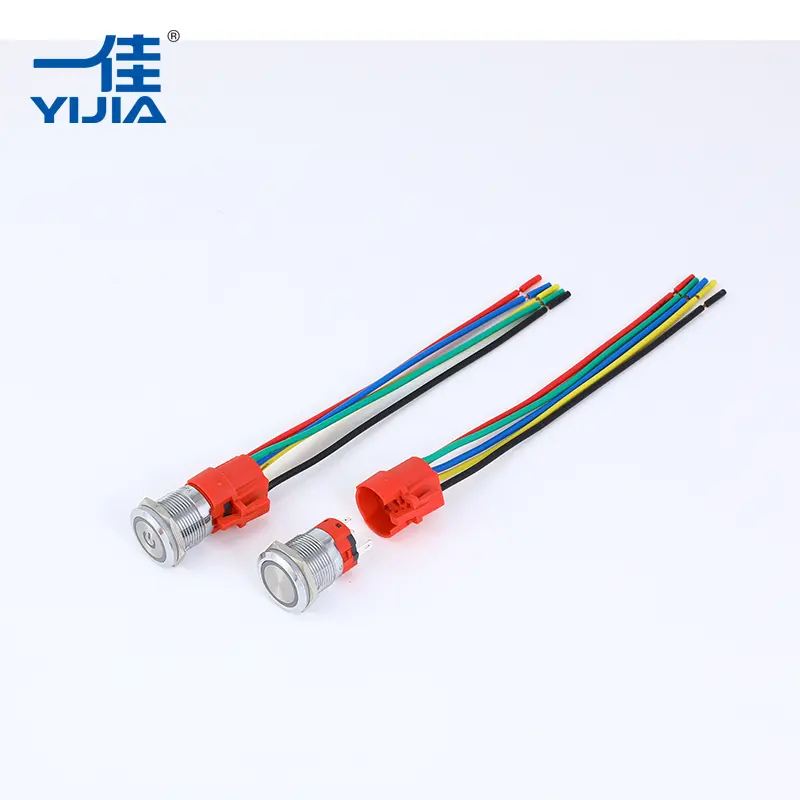

• Capacidade OEM/ODM: Fornecemos gravação de símbolos personalizados, acessórios de soquete de fio específicos e materiais de invólucro personalizados para oferecer suporte à sua marca específica ou necessidades técnicas.

Aplicações Industriais

O interruptor de botão iluminado é amplamente utilizado em vários setores devido à sua versatilidade e design robusto:

Sistemas de Controle: Ideal para consoles, gabinetes de controle e caixas de distribuição.

Operação Mecânica: Frequentemente utilizada em máquinas CNC e linhas de produção automatizadas.

Instrumentação: Desempenho confiável em equipamentos de teste e painéis de instrumentos médicos.

Guia de seleção de aquisições

Para garantir que você receba o interruptor de botão iluminado mais adequado para sua aplicação, confirme os seguintes requisitos técnicos ao enviar uma consulta:

1. Dimensões de instalação: (por exemplo, 16 mm, 22 mm)
2. Requisitos de corrente de carga: (por exemplo, 7A, 15A)

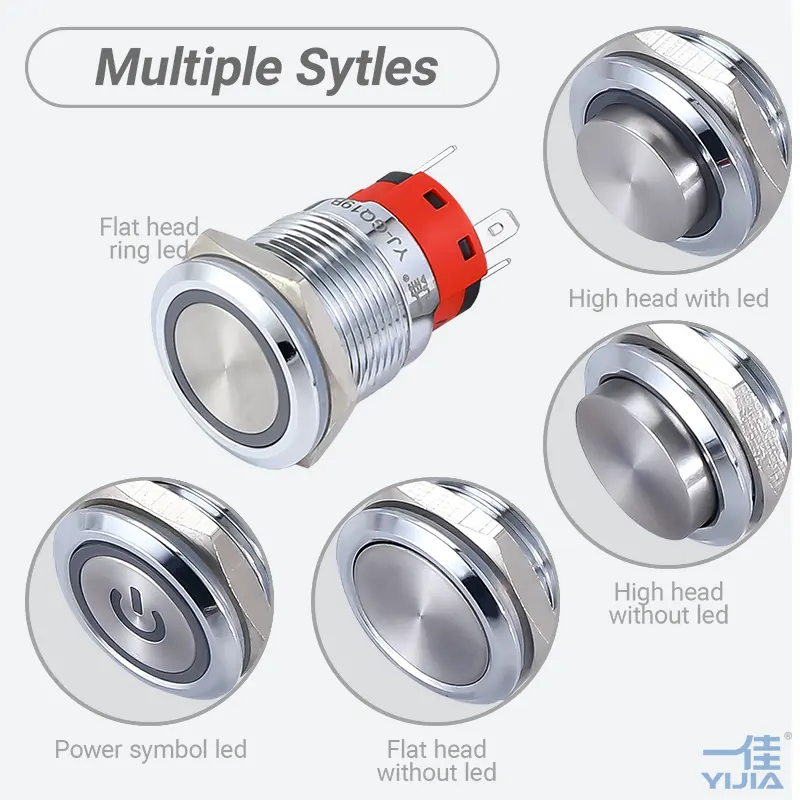

3. Estilo de cabeça: (cabeça plana, cabeça alta ou símbolo personalizado)
4. Modo de operação: (momentâneo ou travado)
5. Parâmetros de LED: Tensão e cor necessárias (vermelho, verde, azul, amarelo, branco)
6. Material da carcaça: (aço inoxidável ou cromo revestido de latão)

Perguntas frequentes

O LED requer um resistor externo?

Não, o interruptor de botão iluminado Yijia inclui um resistor de redução de tensão integrado. Você simplesmente precisa conectar a tensão apropriada aos pinos do LED.

Esses interruptores são adequados para uso externo?

Sim, com um nível de proteção IP65, esses interruptores estão protegidos contra poeira e respingos de água, tornando-os confiáveis ​​para a maioria dos painéis de controle externos.

Qual é a vantagem dos contatos de liga de prata?

A liga de prata fornece condutividade elétrica superior e resistência à oxidação em comparação com o cobre padrão, o que garante uma vida elétrica mais longa e um desempenho de comutação mais estável.

Recursos e benefícios

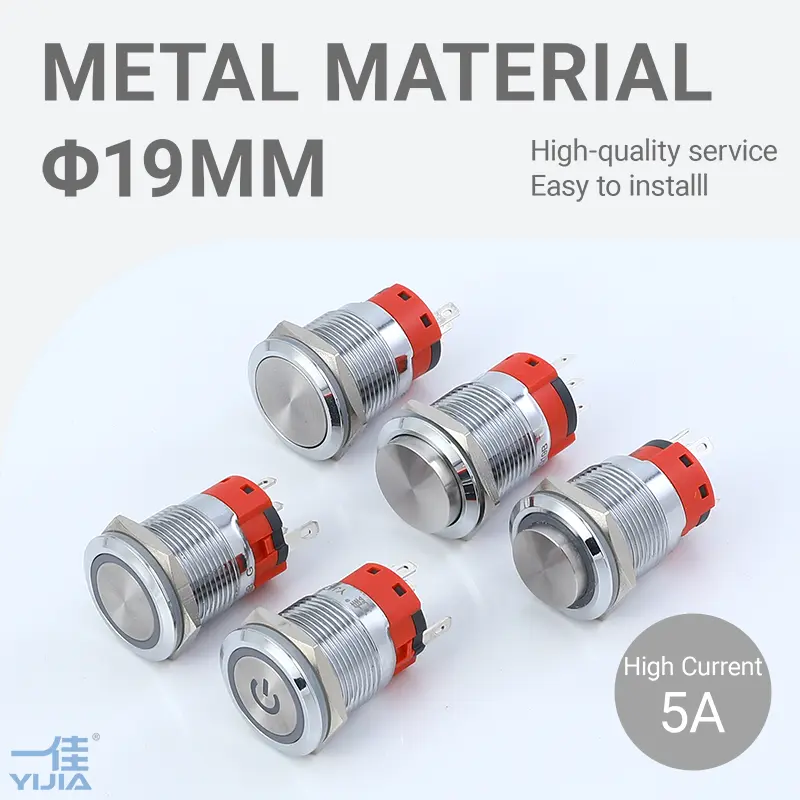

● tamanho do furo de montagem múltiplo de 16 mm/19 mm/22 mm/25 mm

● Invólucro de latão/aço inoxidável cromado

● 18A/15A de alta capacidade de corrente

● Estrutura de contato 1NO/1NC/1NO1NC/2NO

● Contato em liga de prata de alta qualidade

● Menor resistência de contato≤50mΩ

● 500.000 ciclos de longa vida mecânica

● 100.000 ciclos de longa vida elétrica

● 50.000 horas de vida útil do LED de alto brilho

● Nível de proteção IP65

● CCC,TUV,CE

● RoHS, Alcance (personalizado)

● Melhor preço e alto desempenho

● Suprimentos profissionais para interruptores de botão de alta corrente

● Suporte para OEM/ODM

Como selecionar o tipo apropriado de botão de metal

Responda à pergunta a seguir e envie-a para nós. Selecionaremos o tipo apropriado para você.

Pergunta e exemplo

① as dimensões do botão para instalar: 16mm.

② a corrente de carga que você precisa controlar: 7A.

③ o tipo de parte da cabeça: cabeça de plataforma sem luz.

④ escolha a estrutura de contato: 1NO/1NC/1NO1NC/2NO.

⑤ Modo de operação: Momentâneo ou Travamento.

⑥ LED volt e cor (se necessário led): DC 24V VERDE.

⑦ escolha os materiais do invólucro: aço inoxidável ou cromo revestido de latão.

⑧ pedido especial: à prova d'água, símbolo personalizado, precisa de soquete...
