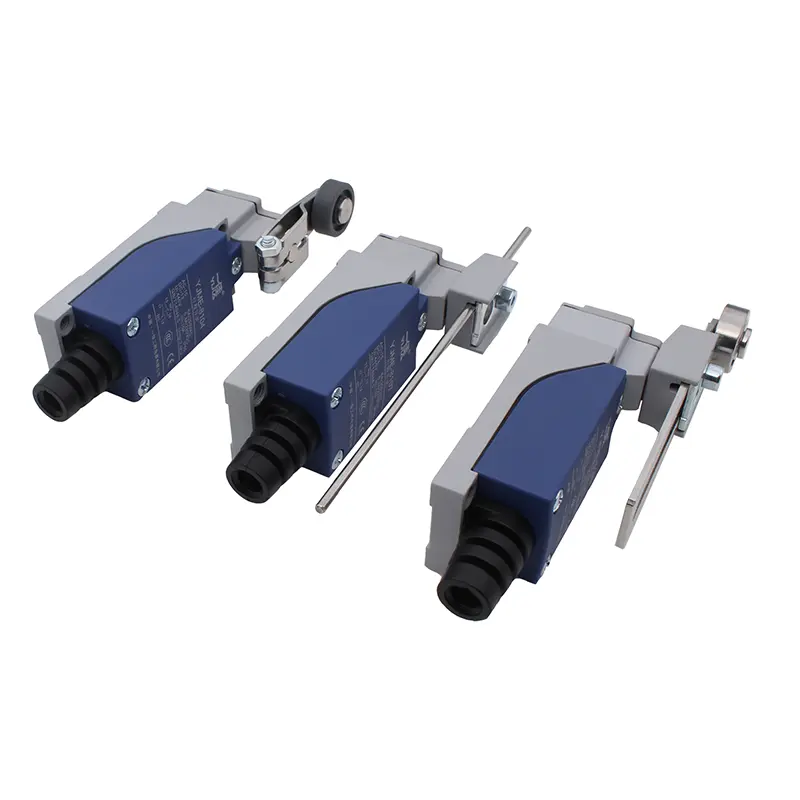

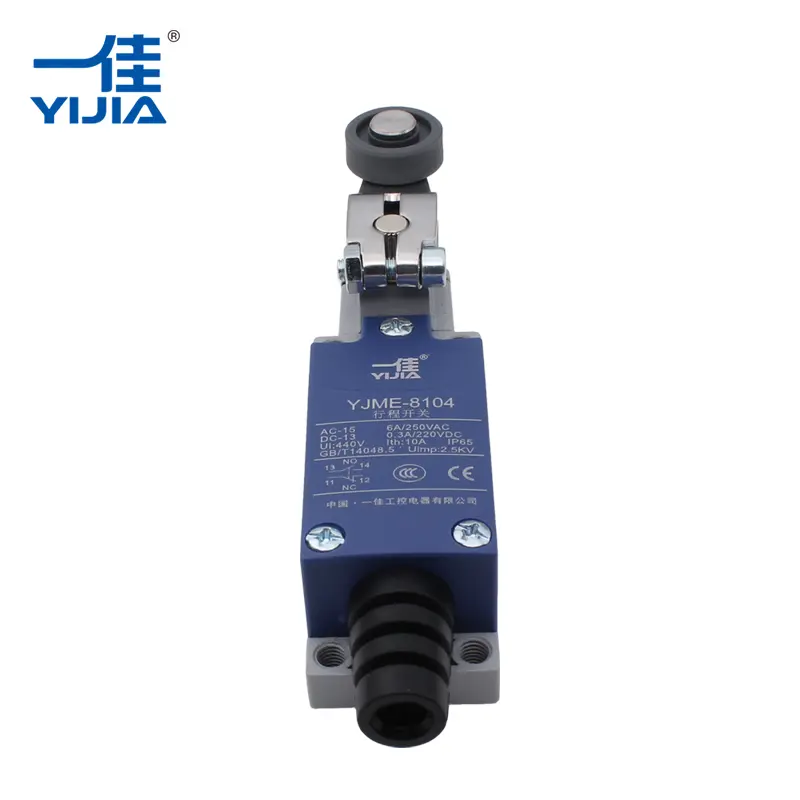

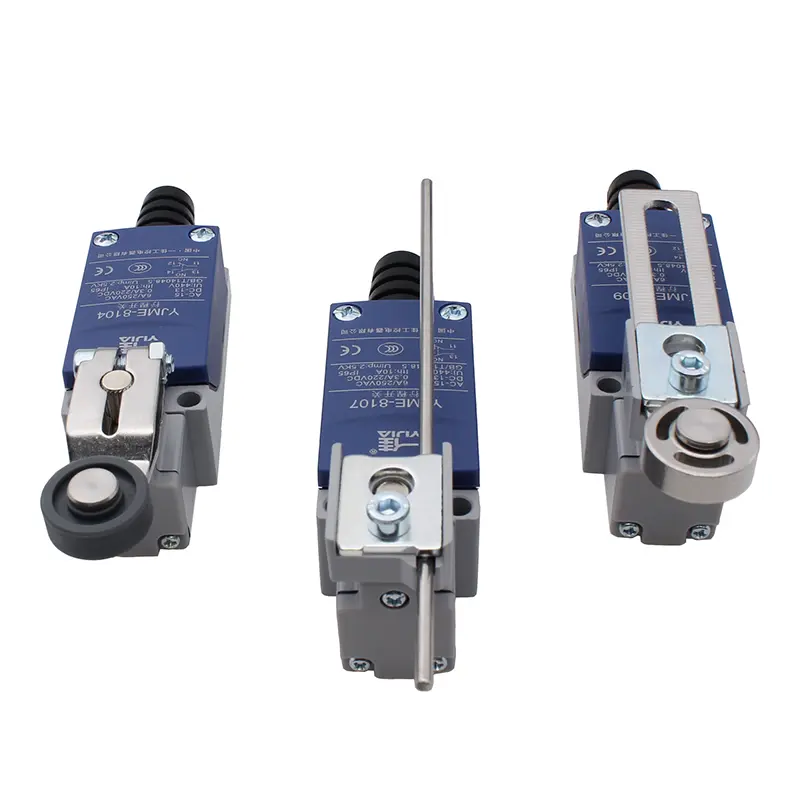

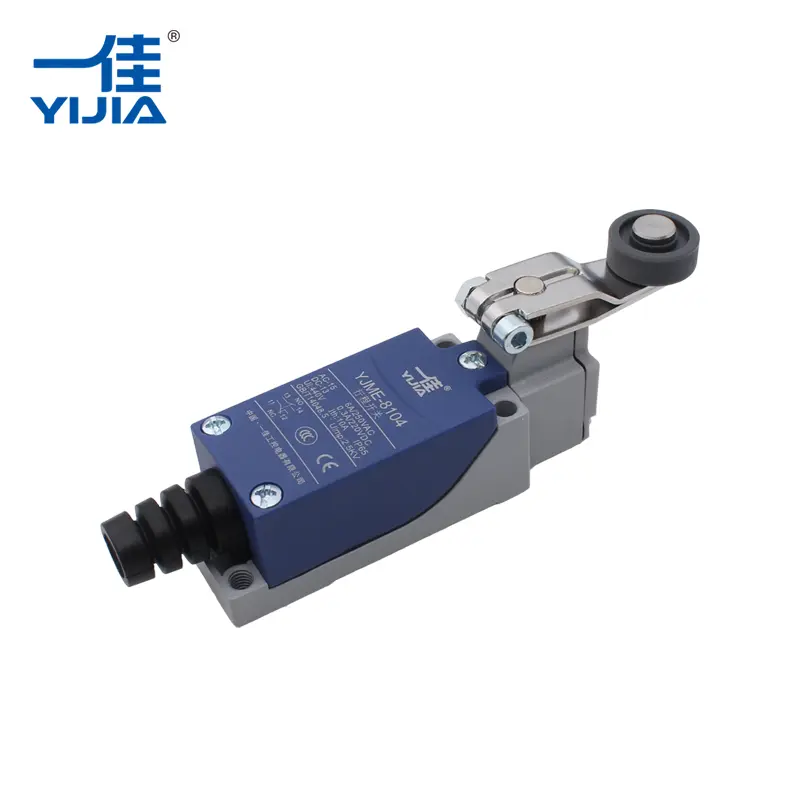

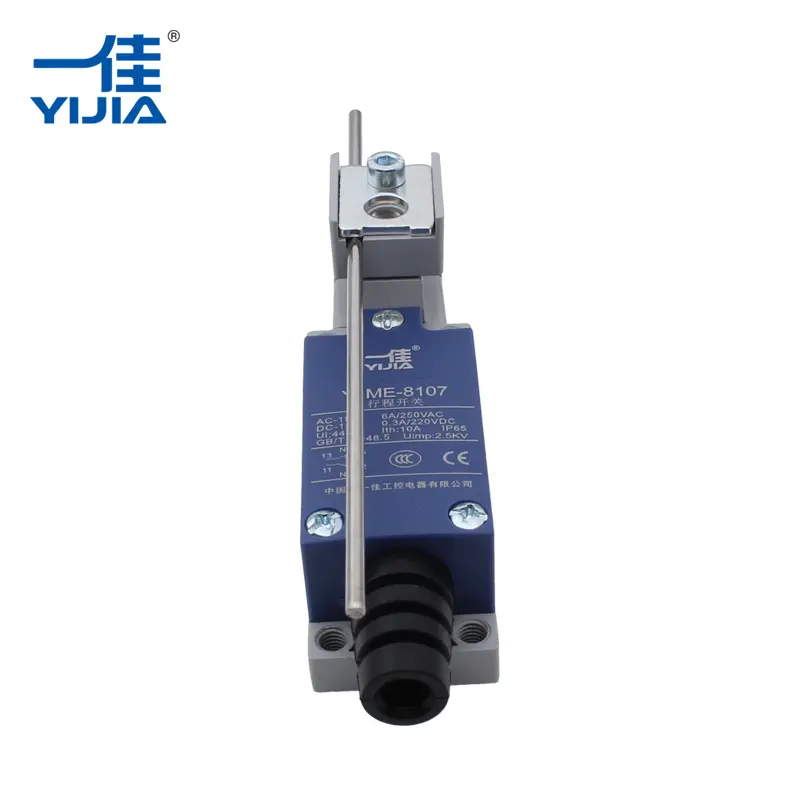

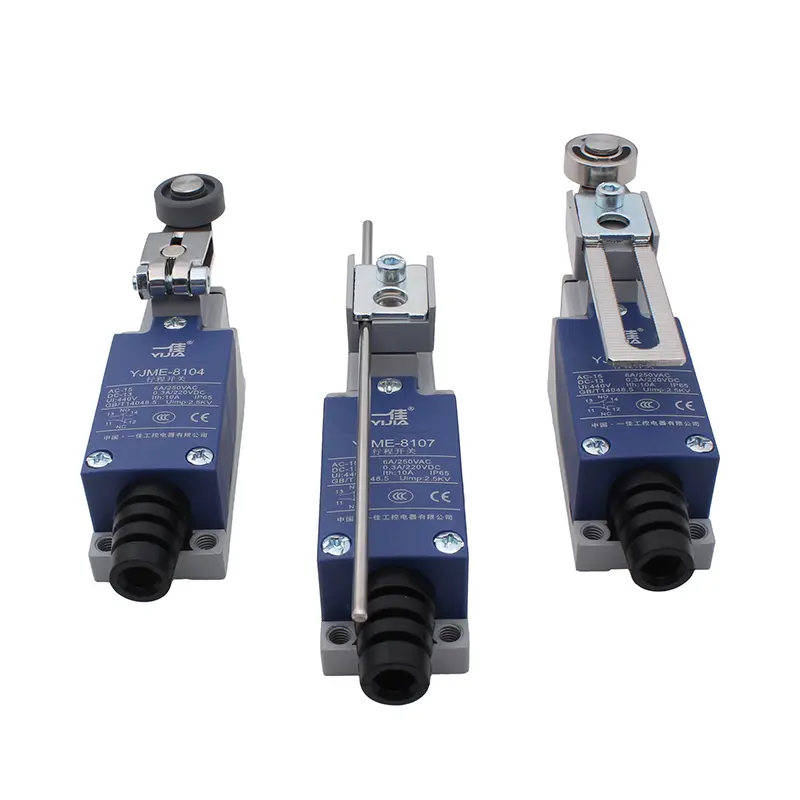

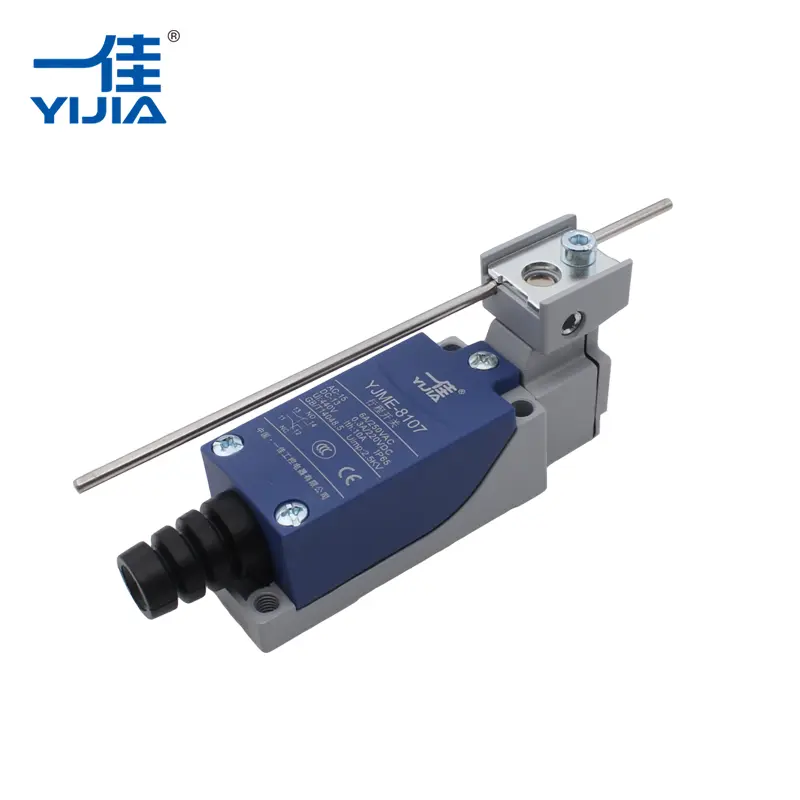

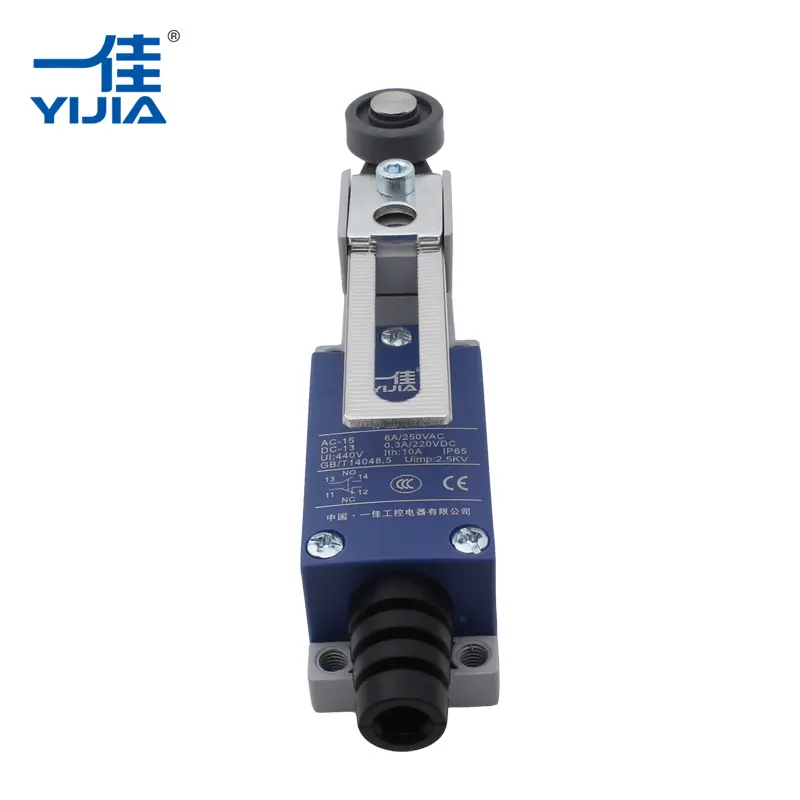

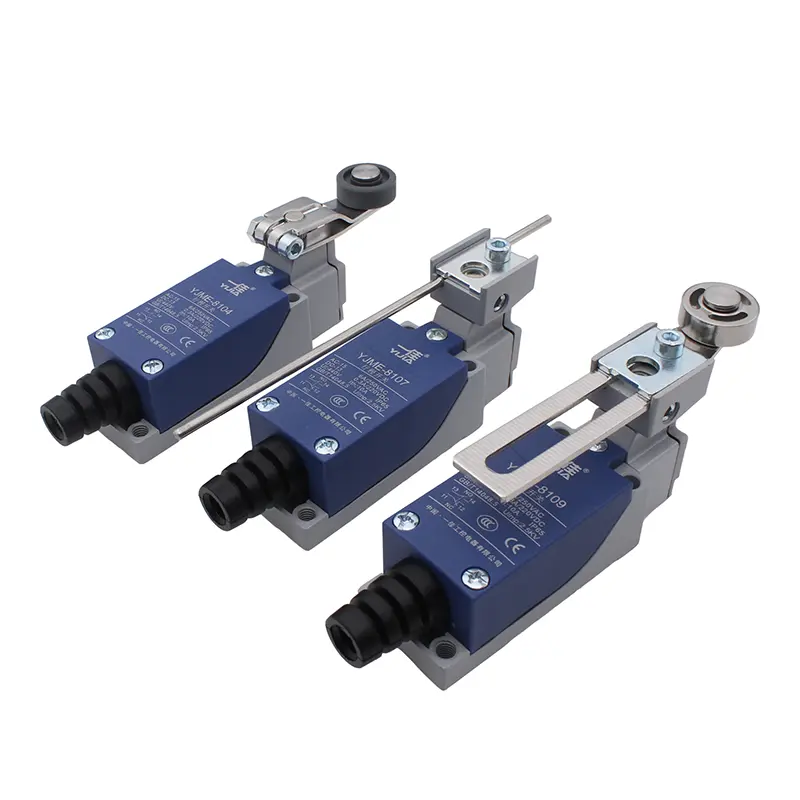

Interruptor de limite rotativo

A chave limitadora rotativa Yijia converte movimento mecânico em sinais elétricos, atuando como uma interface de controle entre peças móveis e sistemas elétricos. Ao integrar esta chave em seu equipamento, você pode obter limitação de deslocamento precisa e posicionamento repetível sem lógica de controle complexa.

É comumente usado em sistemas onde os limites rotacionais ou de deslocamento devem ser claramente definidos e mantidos de forma confiável.

Funções principais

Conversão de movimento em sinal

Traduz o deslocamento mecânico rotativo em sinais de saída elétricos estáveis.

Configuração de limite ajustável

Permite configuração flexível de ângulos de rotação para atender a diferentes requisitos de aplicação.

Controle de realimentação de posição

Fornece feedback em tempo real para garantir que o equipamento opere dentro de limites predefinidos.

Proteção de segurança

Evita deslocamento excessivo ou ultrapassagem mecânica, reduzindo o desgaste do equipamento e os riscos operacionais.

Aplicações Típicas

Automação Industrial

Usado em máquinas automatizadas e linhas de produção para coordenar movimentos multieixos.

Guindastes e Guindastes

Controla a altura de elevação e evita a extensão excessiva durante a operação.

Sistemas de elevador

Auxilia nos processos de posicionamento do piso e controle de portas.

Robótica

Fornece feedback rotacional preciso para braços e articulações robóticas.

Construção e Manufatura

Yijia, como uma fábrica e fornecedora profissional na China, opera instalações avançadas, incluindo fabricação de moldes, moldagem por injeção, estampagem e linhas de montagem automatizadas. Cada interruptor de limite rotativo é produzido sob processos controlados para manter um desempenho consistente.

A carcaça combina plásticos de engenharia e liga de zinco, oferecendo estabilidade estrutural mesmo em ambientes industriais exigentes. O design interno concentra-se na durabilidade e no desempenho de comutação confiável durante o uso a longo prazo.

Principais parâmetros de desempenho

Material de contato: Contatos de liga de prata de alta qualidade.

Capacidade atual: Até 10A.

Resistência de contato: ≤50mΩ.

Vida Mecânica: Mais de 10.000.000 de ciclos.

Vida Elétrica: 500.000 ciclos.

Configuração de contato: 1NO1NC (um normalmente aberto, um normalmente fechado).

Classificação de proteção: IP65.

Certificações do produto: CCC, CE, RoHS.

Recursos de projeto

• Estrutura Habitacional Robusta

Combinação de materiais plásticos e metálicos duráveis ​​para resistência mecânica.

• Terminais protegidos contra poeira

Terminais de fiação isolados ajudam a prevenir contaminação, corrosão e danos aos fios.

• mecanismo de comutação estável

Projetado para atuação repetida com desempenho elétrico consistente.

• Adaptabilidade a ambientes adversos

Adequado para ambientes industriais com vibração, poeira e operação contínua.

Características e vantagens do produto

1. Robusto e durável: Construído com uma caixa de plástico de engenharia e liga de zinco, equilibrando design leve com resistência excepcional.
2. Alta capacidade de carga: Apresenta alta capacidade de transporte de corrente de 10A, atendendo às demandas de diversas cargas industriais.
3. Transmissão de baixa impedância: Os contatos em liga de prata garantem uma resistência de contato extremamente baixa e uma transmissão de sinal altamente eficiente.
4. Confiabilidade de longo prazo: possui uma vida útil mecânica de dezenas de milhões de ciclos, reduzindo a frequência de manutenção e substituição.
5. Adaptabilidade Ambiental: Apresenta um design à prova de poeira e isolado, garantindo operação estável mesmo em ambientes industriais complexos.
6. Disponibilidade imediata: As chaves limitadoras rotativas são mantidas em estoque e prontas para envio imediato.

Recursos e benefícios

● Plásticos de engenharia e corpo em liga de zinco

● Terminal isolado à prova de poeira

● 10A de alta capacidade de corrente

● Estrutura de contato 1NO1NC

● Contato de liga de prata de alta qualidade

● Menor resistência de contato≤50mΩ

● 10.000.000 ciclos de vida mecânica longa

● 500.000 ciclos de vida elétrica longa

● Nível de proteção IP65

● CCC, CE

● RoHS

● Melhor preço e alto desempenho

● Interruptor limite em estoque

Como selecionar o tipo apropriado de botão de metal

Por favor, responda à seguinte pergunta e envie-nos, selecionaremos o tipo apropriado para você.

Pergunta e exemplo

①　as dimensões do botão para instalar: 16mm.

②　a corrente de carga que você precisa controlar: 5A.

③　o tipo de parte da cabeça: cabeça de plataforma sem luz.

④　escolha a estrutura de contato: 1NO

⑤　Modo de operação: Momentâneo

⑥　LED volt e cor (se necessário led): DC 24V VERDE.

⑦　escolha os materiais do invólucro: aço inoxidável ou cromo revestido de latão.

⑧　pedido especial: à prova d'água, símbolo personalizado, precisa de soquete...
